Deliče frekvencie

       Delič frekvencieje elektronický obvod, na výstupe ktorého získava­me obdĺžnikové napätie s polovičnou frekvenciouvzhľadom na frekven­ciu vstupného obdĺžnikového napätia.

           Na realizáciu deliča frekvencie možno použiť bistabilný preklápací obvod,ktorý má v bázovom obvode svojich tranzistorov zapojené diódové hradlátak, ako je čiarkovane naznačené na obr. 7.10.Jedno­ smerná vodivosť diód spôsobuje, že na bázy tranzistorov sa dostanú len záporné spúšťacie impulzy, získané deriváciou vstupných obdĺžnikových impulzov, ktorých frekvencia sa má deliť. Záporný

Obr.7.11. Časové priebehy v deliči frekvencie>

napäťový impulz prejde len diódou, ktorá je pripojená na bázu práve otvoreného tranzistora, pretože katóda diódy (cez rezistor R_va otvorený tranzistor) je zápornejšia ako anóda.

            Časové priebehy napätia v deliči frekvencie znázorňuje obr. 7.11.

Počítadlá impulzov

Opísaný delič frekvencie sa nazýva aj dvojkový delič frekvencie alebo dvojkové počítadlo, pretože dva vstupné impulzy spôsobia jeden výstup­ný impulz.
Ak výstupné impulzy z jedného dvojkového počítadla privedieme na vstup. nasledujúceho dvojkového počítadla, frekvencia jeho výstupných impulzov bude 2-krát nižšia ako frekvencia vstupných impulzov pri­chádzajúcich do prv& acute;ho počítadla. Pre N dvojkových počítadiel zapojených uvedeným spôsobom za sebou bude frekvencia výstupných impulzov 2^N-krát nižšia.

Zdroje pílovitého napätia

S napätím pílovitého priebehu sa stretávame pri elektrostatickom vychyľovaní elektrónových lúčov v obrazovkách. Časový priebeh pílovi­tého napätiaznázorňuje obr. 7.12. V Čase T₁   (činný beh) narastá napätie až na svoju maximálnu hodnotu lineárne s časom. V čase T₂ (spätný beh) klesá napätie na nulovú hodnotu.

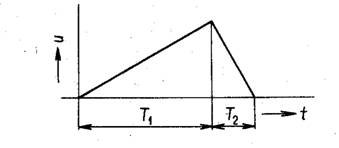

Obr. 7.12. Pílovitý priebeh napätia

Napätie pílovitého priebehu získavame na kondenzátore, ktorý sa nabíja konštantným prúdom. Prúd pílovitého priebehu vzniká v cievke, na ktorej udržiavame konštantné napätie.

Príklad zapojenia zdroja pílovitého napätia je na obr. 7.13. V čase, keď je tranzistor T₁ zatvorený záporným napäťovým impulzom na báze, kondenzátor C sa nabíja zo zdroja U_cc cez emitor a kolektor tranzisto­ra . Napätie u₂ na kondenzátore C narastá takmer lineárne, pretože ak predpokladáme, že diferenciálny výstupný odpor tranzistora je 1. / h₁₂ dosť veľký, tranzistorom prechádza konštantný prúd. Časová konštanta nabíjania má byť čo najväčšia.

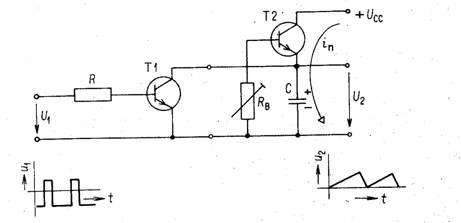

Obr. 7.13. Zdroj pílovitého napätia
V čase, kedy je tranzistor T₁ otvorený kladným napäťovým impulzom na báze, nabitý kondenzátor sa vybije cez malý vnútorný odpor tranzistora. Časová konštanta vybíjacieho obvodu má byť malá. Po zatvorení tranzistora T₁sa dej opakuje.
