Označovanie rezistorov a kondenzátorov

Rezistory a kondenzátory vyrábané v k. p. TESLA sa označujú menovitou hodnotou v súlade s medzinárodne normalizovanými radmi, označovanými písmenom E a číslicami, ktoré určujú počet členov radu v každej dekáde. Najčastejšie sa používajú rady E6, E12, E24 a E48.

Rad E6 obsahuje v každej dekáde týchto 6 hodnôt alebo ich násobky desiatimi: 1 — 1,5 — 2,2 — 3,3 — 4,7 — 6,8.

Rad E12 má v každej dekáde 12 hodnôt: 1 — 1,2 — 1,5 — 1,8 — 2,2 — 2,7 — 3,3 — 3,9 — 4,7 — 5,6 — 6,8 — 8,2. Prípustné odchýlky určujú maximálny dovolený rozdiel medzi meno ­ vitou a skutočnou (nameranou) hodnotou súčiastky. Označujú sa pís­menami veľkej abecedy a uvádzajú sa v percentách.

Menovitá hodnota sa na súčiastke vyznačuje skupinou číslic z niekto­rého radu E a písmenami. Písmená predstavujú násobok číselného údaja a môžu zastupovať miesto desatinnej čiarky. Pre rezistory sa používajú tieto písmená:

R —	základná jednotka	10°
K —	kilo	103
M —	mega	106
G —	giga	109
T —	tera	1012
Pre kondenzátorysa používajú tieto písmená:
F —	základná jednotka	10°
m —	milí	10-3
µ —	mikro	10-6
n —	nano	10-9
P —	piko	10-12

Pevné rezistory a kondenzátory majú za údajom menovitej hodnoty zaradený údaj o dovolenej odchýlke, premenlivé rezistory údaj o priebehu odporovej dráhy.
Označovanie rezistorov a kondenzátorov možno rozdeliť na tri časti, napr.

označenie:	Tr	151	2K7/J
časť	I	II	III

V časti Ije dvojica písmen určujúca druh súčiastky. Najčastejšie sa
môžeme stretnúť s písmenami, ktoré majú nasledujúci význam:
—   TR —  typizovaný rezistor,
—   TP —  typizovaný potenciometer,
—   TC —  typizovaný kondenzátor,
—   TK —  typizovaný keramický kondenzátor.

Časť II tvoria číslice určujúce vyhotovenie súčiastky, pri rezistoroch aj dovolené zaťaženie, pri kondenzátoroch menovité napätie.

Včasti III je číslica a písmeno, ktoré určujú menovitú hodnotu odporu alebo kapacity, dovolenú odchýlku, príp. priebeh odporovej dráhy.

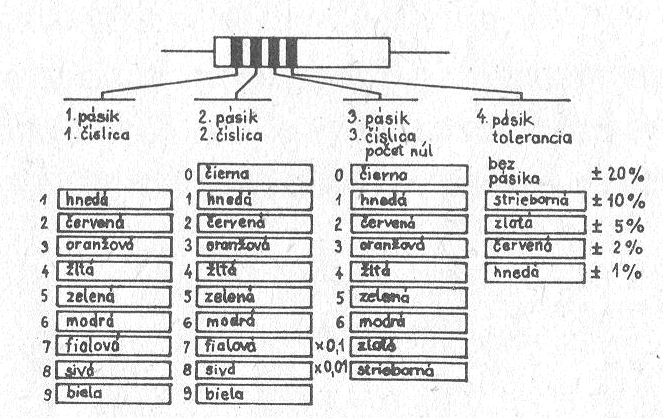

Súčiastky s malými rozmermi sa označujú sústavou štyroch fareb­ných pásikov, ktoré sú vytlačené po obvode súčiastky. Prvé dva pásiky vyjadrujú číslicu, tretí násobiteľa a štvrtý pásik odchýlku. Platí zásada, že prvý pásik je ten, ktorý je najbližšie k vývodu. Farebný kód na označovanie rezistorov je na obr. 1.5.


Obr. 1.5. Farebný kód na označovanie rezistorov

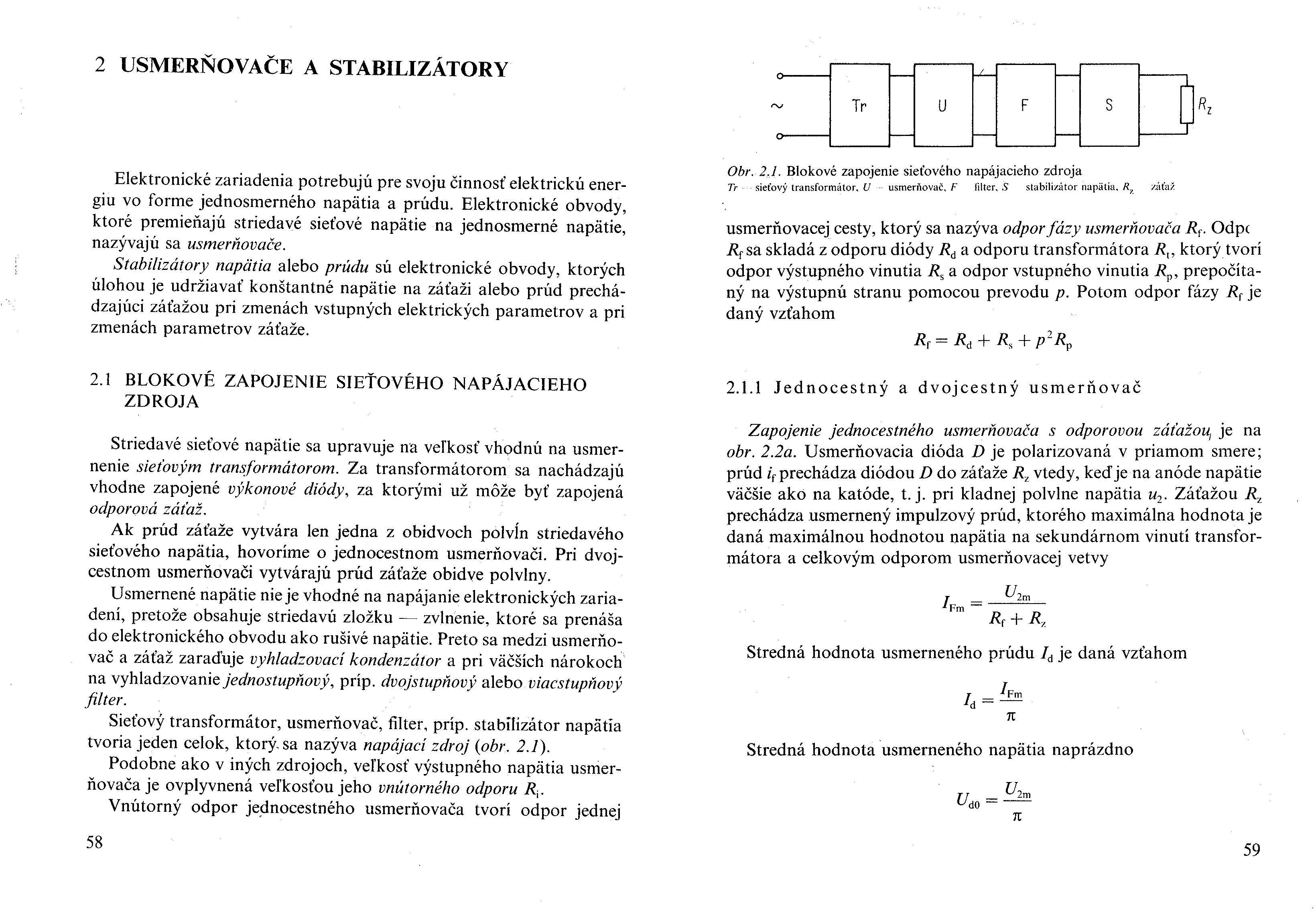

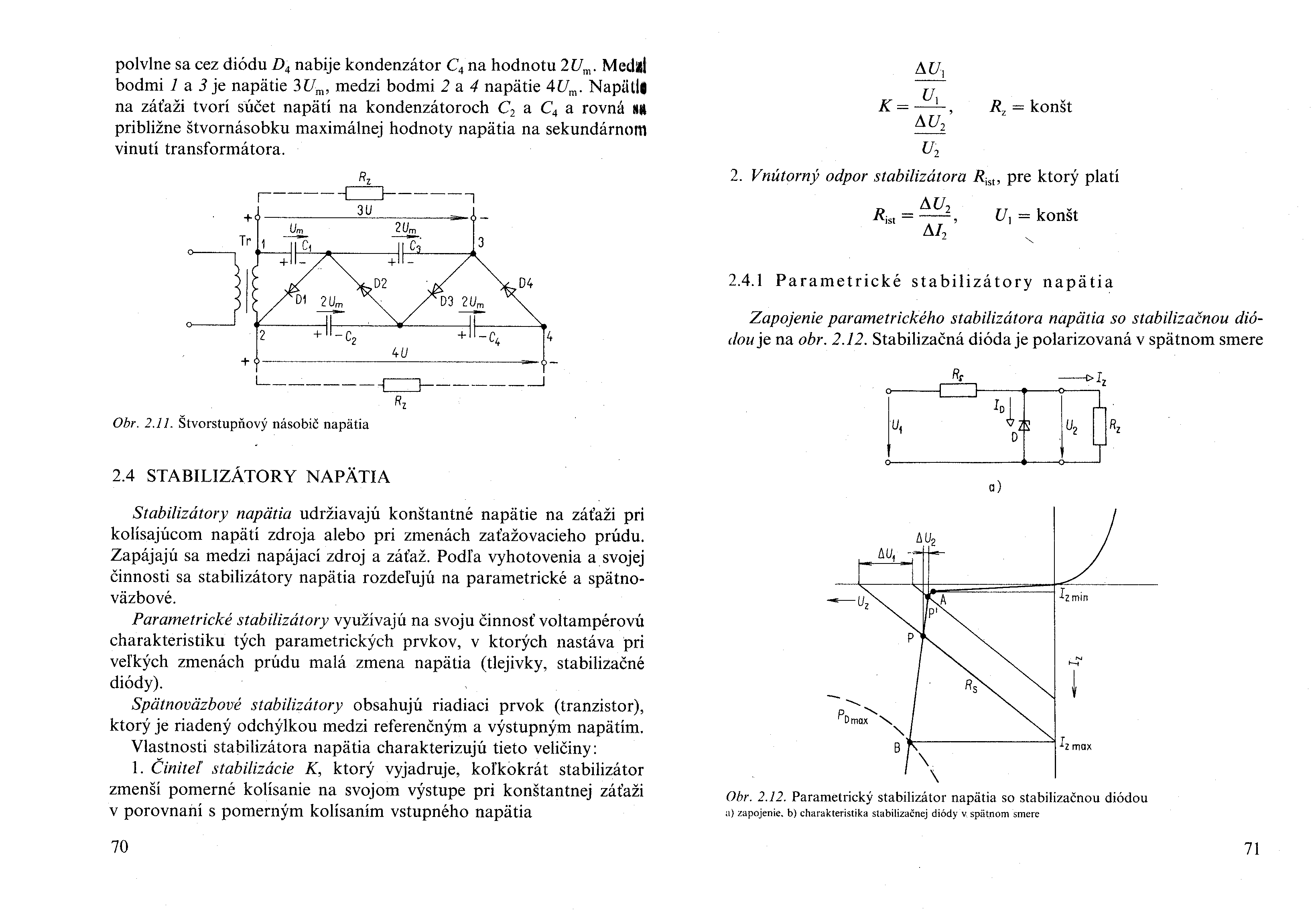

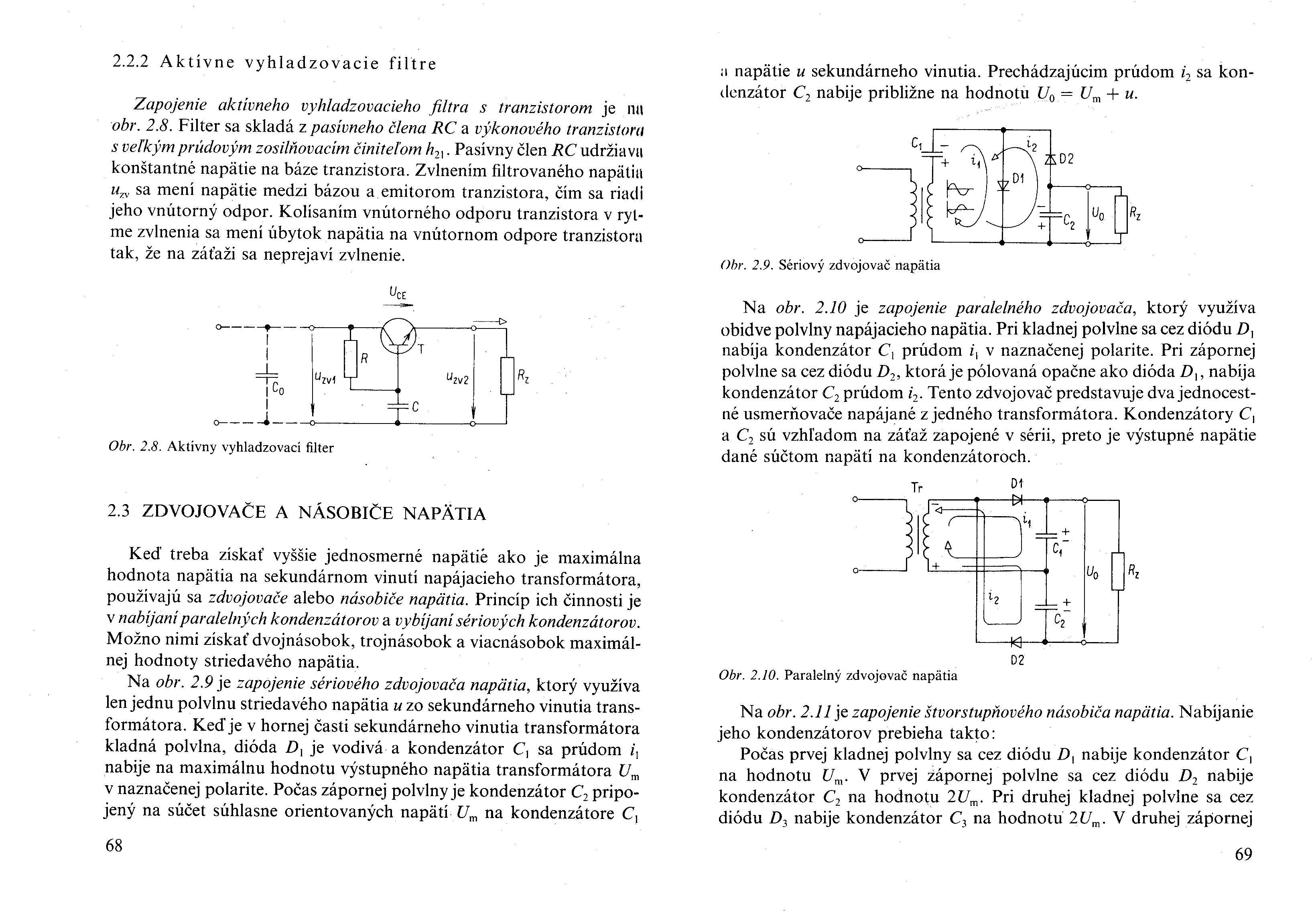

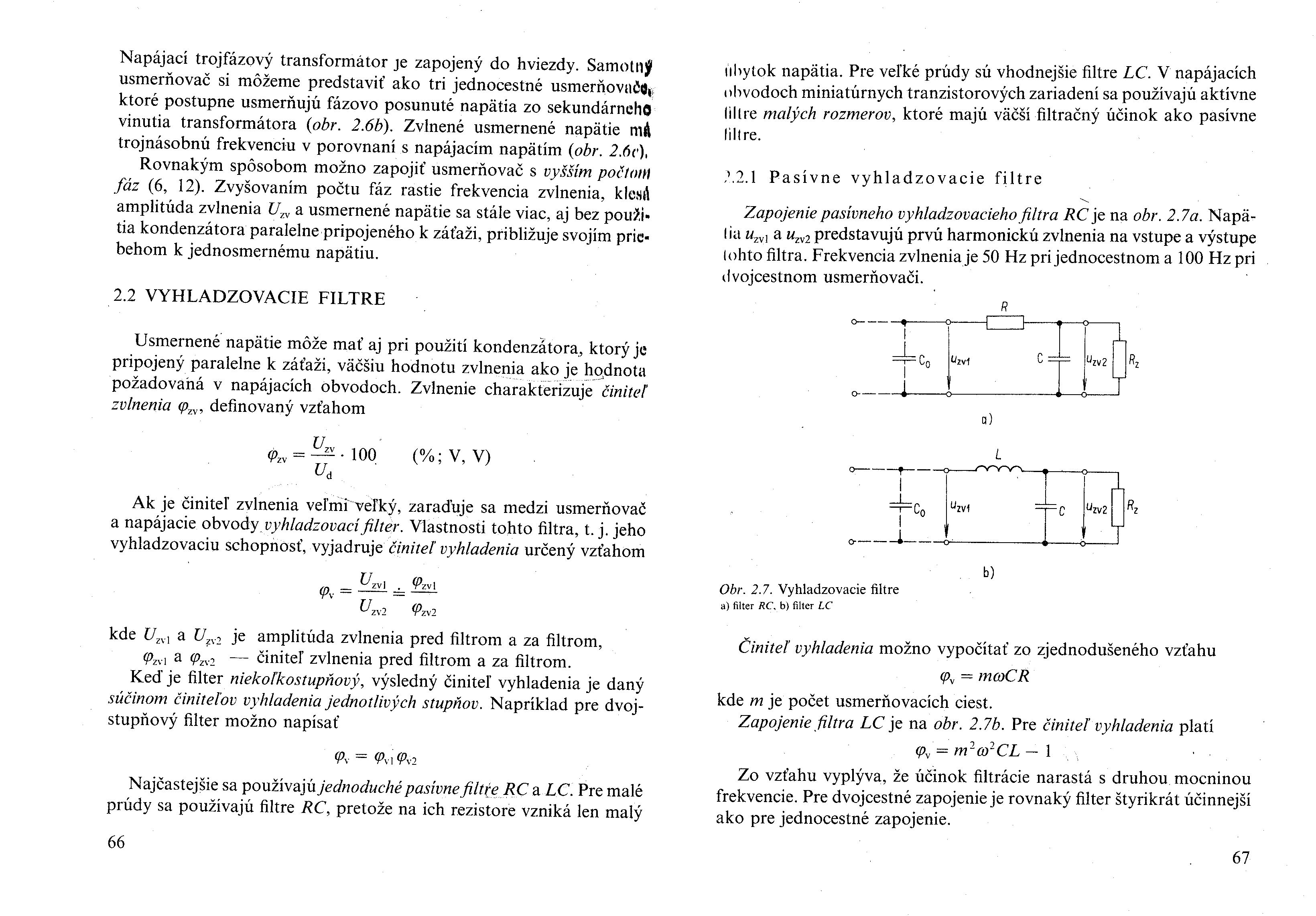

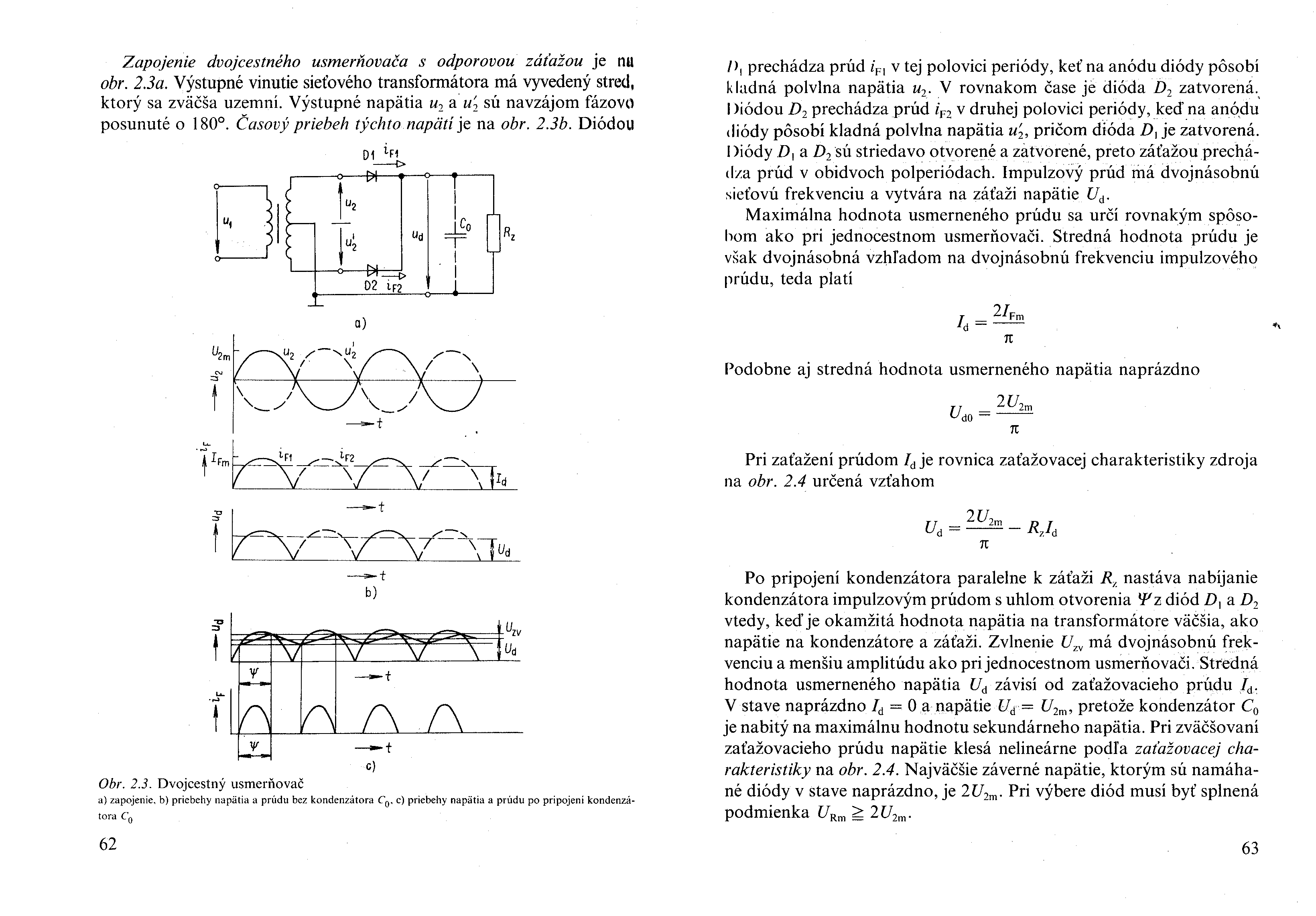

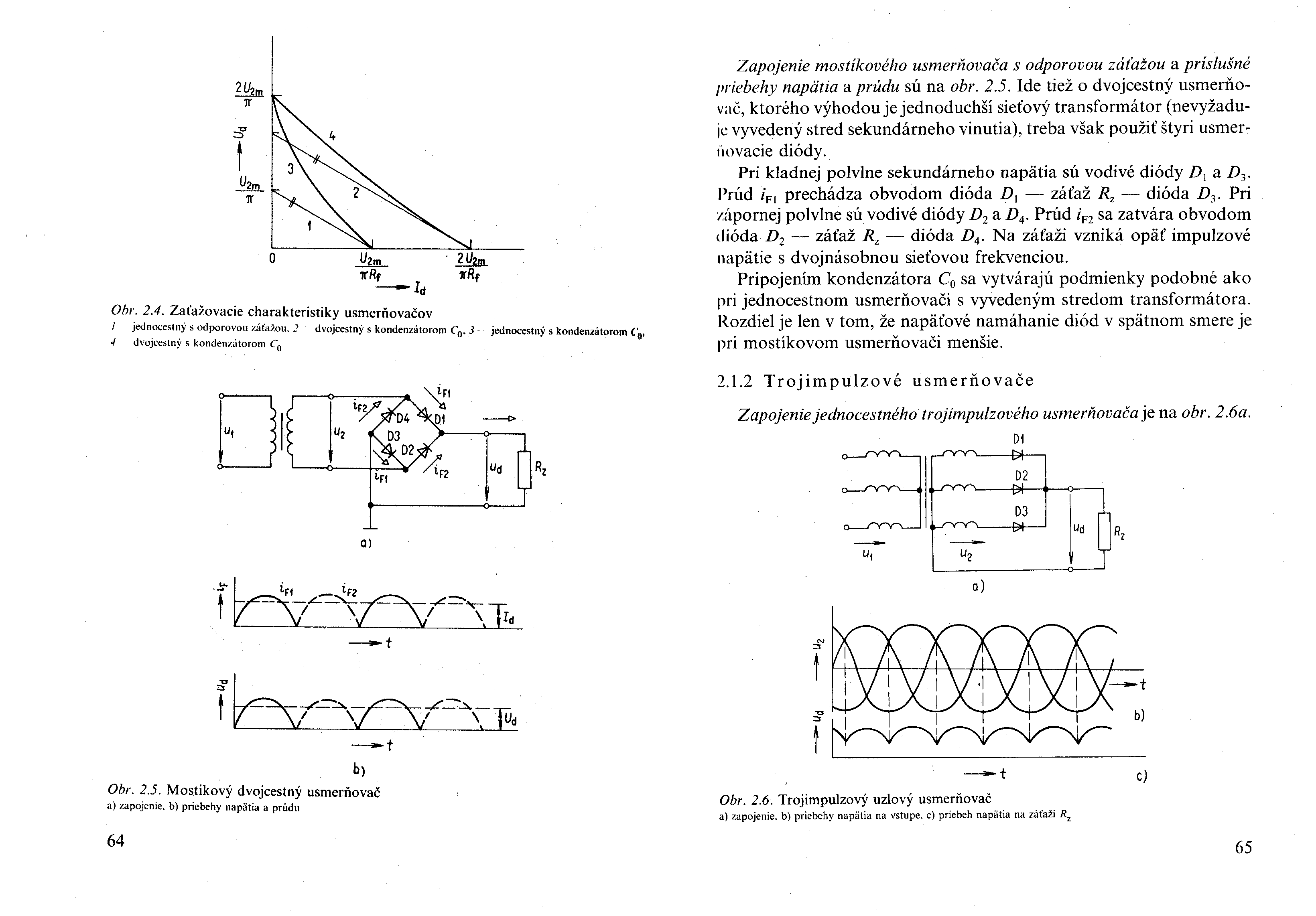

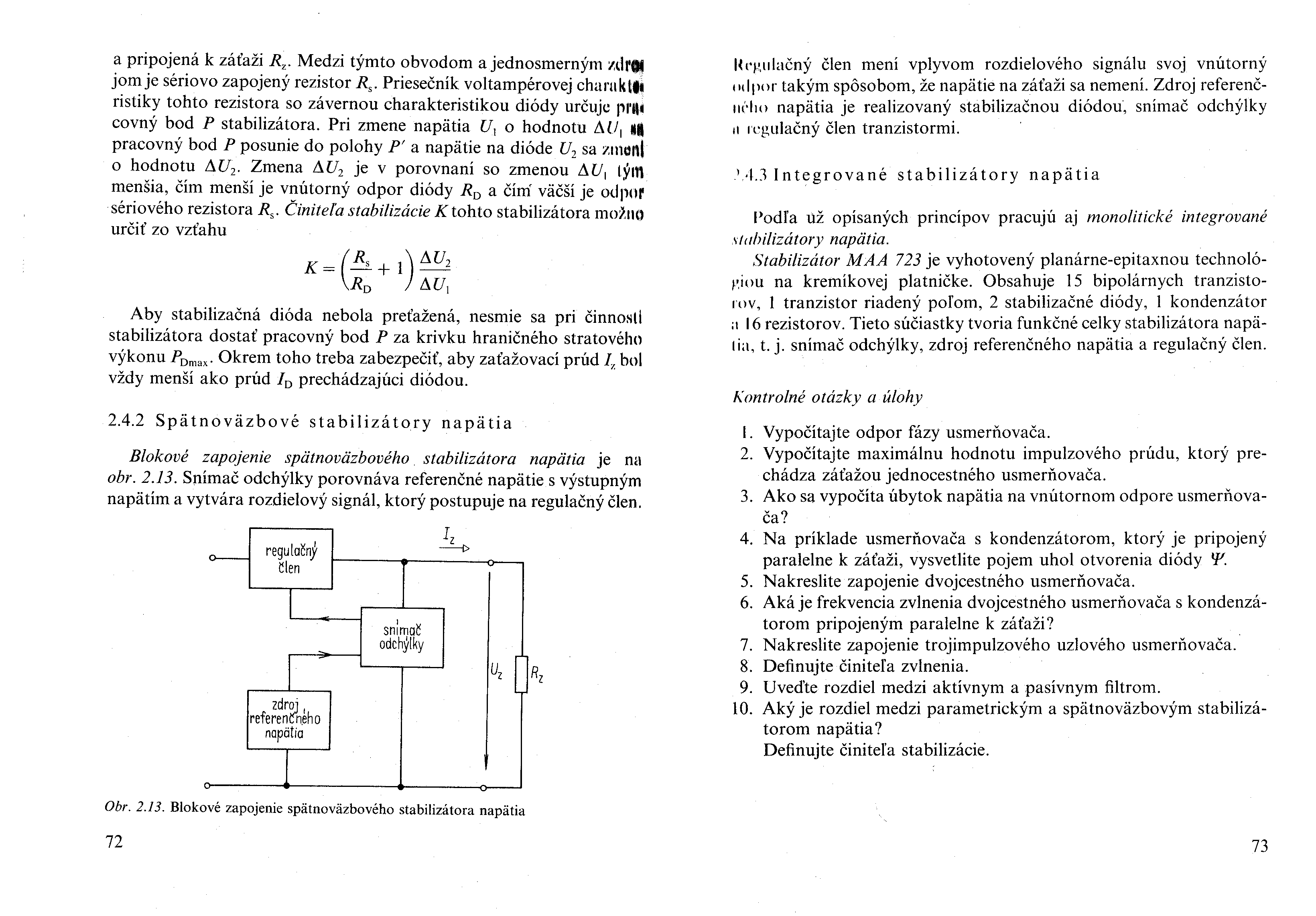

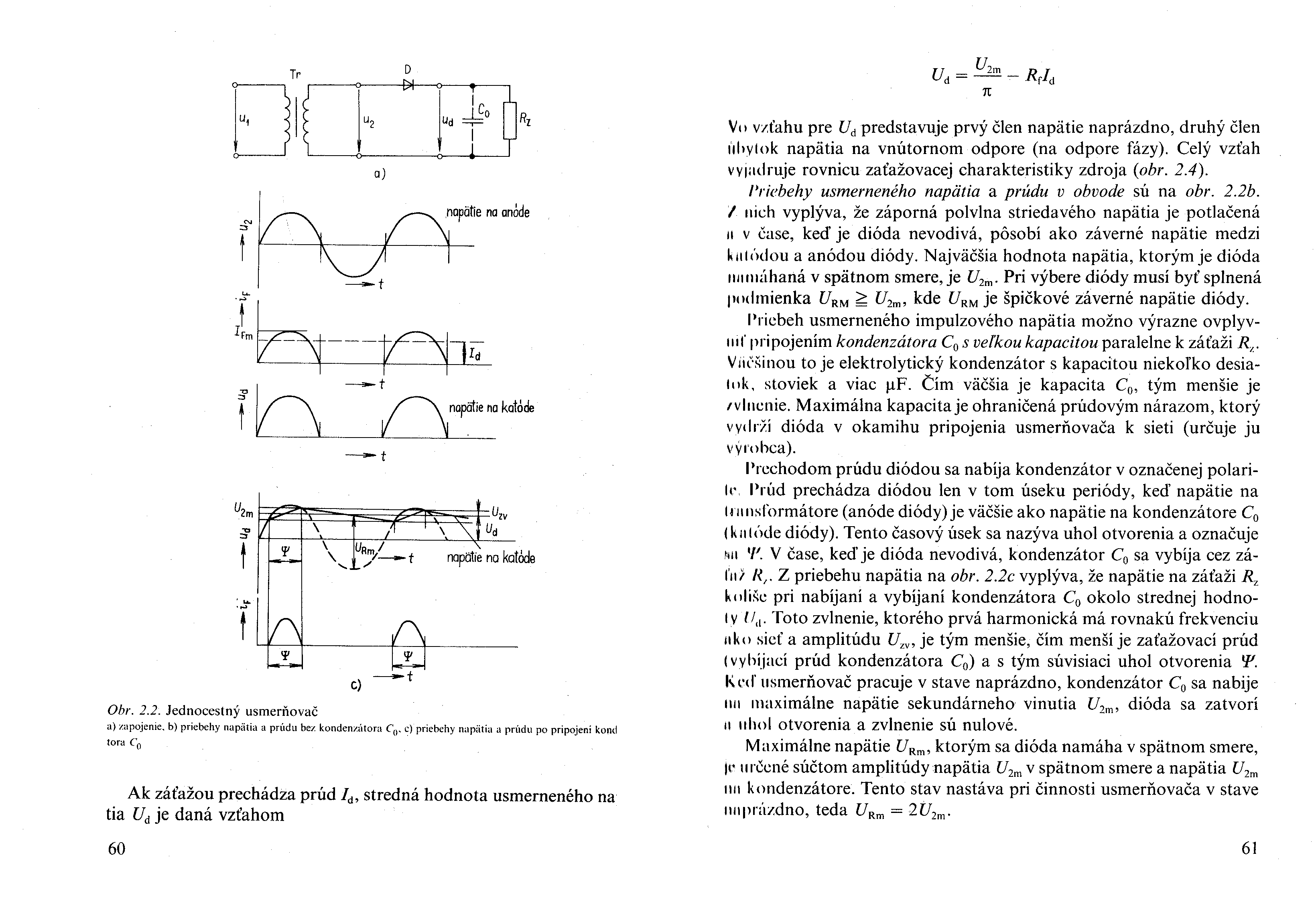

Usmerňovače a stabilizátory

Preklápacie obvody

Preklápacie obvody sú elektronické obvody, ktoré sa používajú na získanie obdĺžnikových impulzov. Podľa zapojenia sa preklápací obvod môže počas svojej činnosti nachádzať v stabilnom alebo nestabilnom stave.

Stabilný stav je taký pracovný režim, v ktorom zostáva preklápací obvod tak dlho, kým nie je vonkajším impulzom preklopený do druhého stabilného alebo nestabilného stavu.

Nestabilný stav preklápacieho obvodu je pracovný režim s ohraničeným časom trvania, z ktorého sa obvod samovoľne preklopí späť do stabilného alebo druhého nestabilného stavu.

Podľa uvedených fyzikálnych stavov sa rozlišujú tieto preklápacie obvody:

a) astabilné - majú dva nestabilné stavy,
b) monostabilné - majú jeden stabilný a jeden nestabilný stav,
c) bistabilné - majú dva stabilné stavy.

V preklápacích obvodoch pracuje tranzistor ako spínač. Pri spínaní prechádza pracovný bod tranzistora veľmi rýchlo aktívnou oblasťou zo zatvoreného stavu do nasýteného stavu alebo naopak. Ak je tranzistor zatvorený, prechádza ním len malý zvyškový prúd a na jeho kolektore je skoro plné napájacie napätie. Ak je tranzistor otvorený, prechádza ním saturačný prúd a na jeho kolektore je len nízke saturačné napätie.

Astabilný preklápací obvod

Zapojenie astabilného preklápacieho obvodu znázorňuje obr. 7.8a. Ide najmä o dvojstupňový zosilňovač so silnou kladnou spätnou väzbou, ktorá sa vedie z kolektora tranzistora T₂ cez kondenzátor C₁ na bázu tranzistora T₁ . Prenos βA spätnoväzbovej slučky musí byť väčší ako 1.

Po pripojení obvodu na napätie U_cc začne (aj keď použijeme rovnaký typ tranzistorov) niektorým tranzistorom prechádzať väčší prúd. Následkom silnej kladnej spätnej väzby sa jeden tranzistor (napr.T₁) celkom otvorí a druhý tranzistor T₂ sa celkom zatvorí. Na kolektore otvoreného tranzistor T₁ je malé saturačné napätie U_CES, na kolektore tranzistora T₂ je skoro plné napätie zdroja U_cc. Toto je prvý nestabilný stav, ktorý trvá počas t₁.

Kondenzátor C₂, nabitý v naznačenej polarite z predchádzajúceho stavu, sa začne vybíjať z bodu 1 cez priechod C – E otvoreného tranzistora T₁ zdroj Ucc a rezistor R_B2 s časovou konštantou vybíjania
₂ (obr. 7.8c)

Pri vybíjaní sa záporné napätie u_B2 exponenciálne znižuje k nule. V bode 2 sa kondenzátor C₂ vybil na hodnotu prahového napätia priechodu B – E tranzistora T₁ , ktorý sa skokom otvorí. Pokles napätia na kolektore tranzistora T₂ sa prenesie kondenzátorom C₁ na bázu tranzistora T₁ , ktorý sa okamžite zatvorí (bod 3).

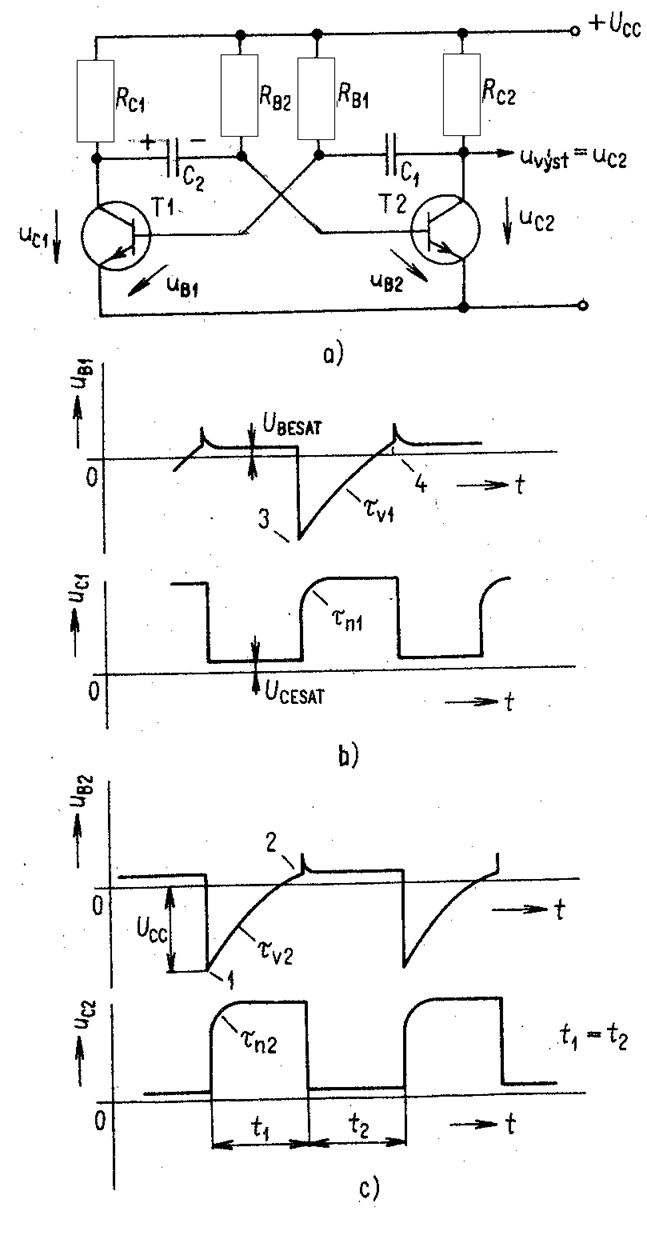

Obr. 7.8. Astabilný preklápací obvod
a) zapojenie; b), c) časové priebehy

V rovnakom čase (t₁) sa súčasne s vybíjaním kondenzátora C₂ začne nabíjať kondenzátor C₁ cez zdroj U_cc , rezistor R_C2 a otvorený priechod B – E tranzistora T₁. Časová konštanta nabíjania

Zatvorený tranzistor T₁ a otvorený tranzistor T₂ predstavujú druhý nestabilný stav. V bode 3 sa kondenzátor C₁ začína vybíjať cez otvorený tranzistor T₂, vnútorný odpor zdroja U_cc a rezistor R_B1 s časovou konštantou vybíjania (obr. 7.8b)


Pri vybíjaní sa záporné napätie U_B1 opäť exponenciálne znižuje k nule. V bode 4 je na priechode B – E tranzistora T₁ prahové napätie, tranzistor T₁ sa skokom otvorí a tranzistor T₂ zatvorí.
Súčasne s vybíjaním kondenzátora CI sa nabíja kondenzátor C2 cez zdroj Ucc, rezistor RC! a otvorený priechod B-E. Časová konštanta nabíjania



Druhý nestabilný stav trvá čas t₂. Ak t₁ = t₂, časy otvorenia obidvoch tranzistorov sú rovnaké a ide o symetrický astabilný preklápací obvod, v druhom prípade ide o nesymetrický obvod. Astabilný preklápací obvod sa nazýva aj multivibrátor.

Monostabilný preklápací obvod

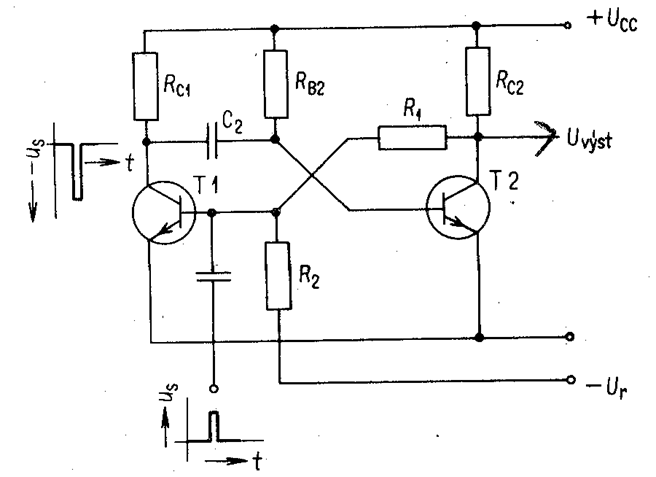

Základné zapojenie monostabilného preklápacieho obvodu je na obr. 7.9. V porovnaní s astabilným preklápacím obvodom má jednu kapacitnú väzbu nahradenú jednosmernou väzbou pomocou rezistora R₁ .

Obr. 7.9. Monostabilný preklápací obvod


Takýto obvod. nemôže samovoľne kmitať a bez vonkajšieho impulzu zostáva v stabilnom stave.

V stabilnom stave je tranzistor T₂ <úplne otvorený a malým napätím na svojom kolektore zatvorí cez delič napätia, vytvorený rezistormi R₁ R₂, tranzistor T₁. Kladný spúšťací impulz na báze tranzistora T₁ (prípadne záporný impulz na kolektore tranzistora T₁) otvorí tranzistor T₁ >a zatvorí tranzistor T₂ . Obvod sa nachádza v nestabilnom stave. Po vybití kondenzátora C₂ (cez rezistor R_B2) sa obvod samovoľne preklopí späť do stabilného stavu. Nestabilný stav je charakterizovaný časovou konštantou vybíjania.

Bistabilný preklápací obvod

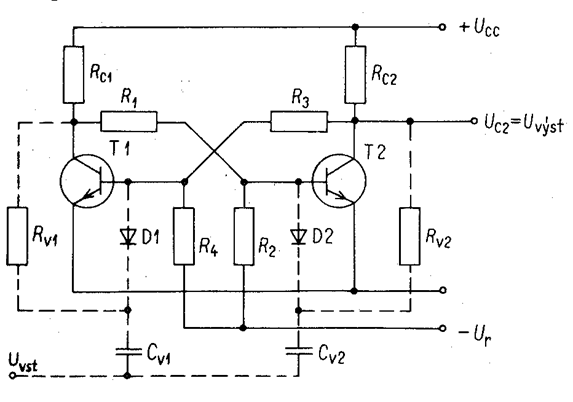

Keď obidve kapacitné väzby astabilného preklápacieho obvodu nahradíme jednosmernou väzbou pomocou rezistorov R₁ a R₂ (obr. 7.10), získame bistabilný preklápací obvod. Tento obvod rozlišuje dva stabilné stavy. Keďže tranzistor T₁ otvorený, tranzistor T₂ je cez delič napätia R₁ a R₂ zatvorený a naopak, keď je tranzistor T₂ otvorený, deličom napätia R₃ a R₄ je zatvorený tranzistor T₁ . Zámenu stabilných stavov (preklope­ nie) možno dosiahnuť pomocou spúšťacích impulzov, a to kladným impulzom na báze práve zatvoreného tranzistora alebo záporným im­ pulzom na báze práve otvoreného tranzistora.

Obr. 7.10. Bistabilný preklápací obvod
Bistabilný preklápací obvod možno použiť ako pamäť dvojkových čísel. Keď vonkajším impulzom zatvoríme tranzistor T₂ na jeho kolektore, t. j. výstupe, je napätie zdroja.
Táto hodnota napätia sa nazýva vyššia úroveň napätia a označuje sa ako logická hodnota l (v kladnej logike). Tento stav sa zachováva až do príchodu ďalšieho, vymazávacieho impulzu, ktorým sa obvod preklopí do pôvodného stavu. Na výstupe tranzistora T₂ je potom nižšia úroveň napätia (saturačné napätie), ktorá sa označuje ako logická hodnota O v kladnej logike).
